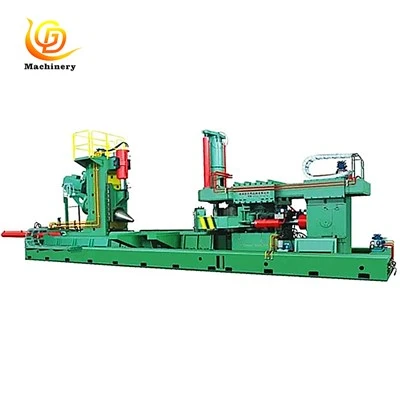

Máy cán vòng ngang

Máy cán vòng ngang, thường được gọi là máy nghiền vòng trong tiếng Trung, là một thiết bị được sử dụng để sản xuất các phôi vòng liền mạch (như vòng bánh răng lớn, vòng bích, v.v.). Máy sử dụng một cặp con lăn ngang và một con lăn trên cùng để cán dần phôi vòng đúc sẵn thành kích thước và hình dạng yêu cầu.



Thông số thiết bị



Người mẫu	Phạm vi xử lý OD (mm)	Áp suất lăn tối đa (KN)		Tốc độ lăn tối đa (m/s)	Max lăn (mm)	Chiều cao vòng (mm)	Hình trụ đột quỵ (mm)	Đường kính đầu lớn Của ống côn (mm)	Công suất động cơ chính Kw	Kích thước tổng thể mml
160A-160B	55-160	50	2.5	360	200	40	50	70(40)	18.5	1700 X 1525 X 1700
250CY	80-250	100	2.3	500	250	60	100	60	37	2300 X1625 X 2310
250CY-B	80-250	150	1.8	500	250	130	100	60	45	2750X1625X2310
350A	180-350	250	1.5	680	345	120	110	90	75	3200 X2000X2900
3508	180-350	300	1.5	680	345	160	110	90	90	4200x2000x2910
450A	250-450	350	1.4	720	380	120	130	110	75	3200X2700X3210
450B	250-450	450	1.6	730	380	220	130	110	110	4500X2700X3210
450KT	250-500	450	1.7	740	380	160	130	110	90	4500x3600x3200
450KY-B	250-500	500	1.5	760	380	230	130	110	110	5500 x3600x3200
550A	350-600	500	1.7	740	380	180	150	110	110	5500 x4000x3200
550B	350-600	550	1.3	760	380	300	150	110	132	5800 X4000x3500
800A	400-800	500	1.37	780	380	80	200	110	110	5500X3500X4500
800B	400-800	550	1.37	800	380	200	200	110	132	5700 X3500X4500
1000A	500-1000	800	1.3	820	460	100	250	130	132	4000x3500x3900
1000B	500-1000	800	2.3	820	460	200	250	130	132	5600X3500x3900
12004	600-1200	800	3.3	820	460	100	250	130	132	4100 x3800X4000
1200B	600-1200	800	4.3	820	460	200	250	130	132	5700 X3800X4000
1300N	600-1300	800	5.3	800	485	300	350	180	160	5700 x 3800X 4200



• Tính ổn định và an toàn:Thiết kế nằm ngang làm cho trọng tâm của thiết bị thấp hơn và cấu trúc tổng thể ổn định hơn. Đặc biệt là khi xử lý các phôi lớn và nặng, có thể ngăn ngừa hiệu quả thiết bị bị lật và làm cho hoạt động an toàn hơn.
• Dễ dàng hoạt động:phôi được đặt trên bề mặt nằm ngang, dễ dàng nạp, tháo và vận hành. So với thiết kế thẳng đứng, công nhân không cần phải nâng hoặc hạ phôi, giảm cường độ lao động và độ phức tạp của thao tác.
• Tính chất cơ học tốt hơn:Thiết kế theo chiều ngang làm cho phôi đồng đều hơn trong quá trình cán, giảm biến dạng và tập trung ứng suất, tính chất cơ học của sản phẩm cuối cùng tốt hơn.
• Bảo trì thiết bị thuận tiện:Thiết kế theo chiều ngang thường làm cho bố cục các thành phần bên trong thiết bị hợp lý hơn, thuận tiện hơn cho việc bảo trì và đại tu.
• Phạm vi ứng dụng rộng rãi:Máy nghiền vòng ngang thích hợp cho nhiều loại vật liệu và kích thước phôi vòng, tính linh hoạt cao hơn, có thể đáp ứng các nhu cầu sản xuất khác nhau.

Máy cán vòng nganglà một thiết bị máy móc công nghiệp thường được sử dụng để cán các bộ phận cơ khí vòng tròn có nhiều hình dạng và kích thước khác nhau.chủ yếuchức năng bao gồm:

• Các bộ phận cơ khí của vòng lăn:Có thể sử dụng để sản xuất các bộ phận cơ khí vòng có nhiều hình dạng và kích thước khác nhau, chẳng hạn như doa phôi bánh răng, được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.
• Cải thiện độ chính xác của sản phẩm:Việc sử dụng công nghệ rèn chính xác có thể cải thiện độ chính xác của sản phẩm, giảm tiêu thụ nguyên liệu thô, kéo dài tuổi thọ khuôn, giảm chất thải gia công, giảm tiêu thụ năng lượng, giảm chi phí.
• Hiệu quả sản xuất cao:Máy rèn vòng ngang có thể được sử dụng để sản xuất các sản phẩm rèn hình trụ lớn, có thể sản xuất sản phẩm nhanh chóng trong thời gian ngắn.

• Xử lý các phôi lớn:Các phôi vòng lớn và nặng sẽ thuận tiện và an toàn hơn khi xử lý trên máy nằm ngang, tránh được những khó khăn khi xử lý theo chiều dọc.
• Ưu điểm về mặt cơ học:Trong thiết kế nằm ngang, ảnh hưởng của trọng lực lên phôi và thiết bị được kiểm soát dễ dàng hơn, giúp duy trì sự ổn định và tính nhất quán trong quá trình cán.
• Hiệu quả sản xuất:Thiết bị được thiết kế theo chiều ngang thường có mức độ tự động hóa cao hơn, có thể cải thiện hiệu quả sản xuất và giảm chi phí lao động.
• Sử dụng rộng rãi:Máy cán vành đai ngang được sử dụng rộng rãi trong ngành hàng không vũ trụ, năng lượng, đóng tàu và các ngành công nghiệp khác, những ngành công nghiệp này có nhu cầu cao về các chi tiết vành đai lớn, thiết kế nằm ngang có thể đáp ứng tốt hơn các nhu cầu đặc biệt của các ngành công nghiệp này.

Tóm lại, thiết kế theo chiều ngang của Máy cán vành đai ngang không chỉ cải thiện độ ổn định và độ an toàn của thiết bị mà còn tối ưu hóa sự tiện lợi và hiệu quả sản xuất khi xử lý phôi, đây là sự lựa chọn lý tưởng để sản xuất các phôi vành đai lớn.
